電話：13570151199
傳真：020-39972520
地址：廣東省廣州市番禺區東環街番禺大道北555號天安總部中心30號樓6層
活性炭對輕鏈烷烴的吸附研究，通常使用可用的韓研活性炭。對活性炭吸附劑上輕鏈烷烴吸附的適當描述和分析對于重要的當前實際應用，如揮發性化合物去除，氣體排放處理，天然氣儲存等的設計至關重要。特別是對于天然氣儲存和輸送， C2 + s烷烴組成及其在循環充放電過程中的吸附行為在給定項目的經濟和技術可行性的適當定義中可能是至關重要的。
我們對于各種類型的活性炭材料進行研究，發現活性炭的可能為天然氣儲存介質，通常將重點放在為天然氣的主要成分甲烷。在最近的一項研究中，是關于在高達40巴的壓力下的椰殼活性炭吸附甲烷的研究。我們提出了使用椰殼作為前體制備的納米多孔活性炭材料來吸附甲烷，乙烷和丁烷吸附的純組分平衡數據。這些數據及其適當的表示和理解在將來在用于儲存和輸送吸附天然氣的實際系統中的充放電循環的建模和模擬中將是必要的。數據使用Toth等溫線進行評估。吸附量可以在系統的實際設計中發揮重要作用，根據等溫線實驗數據估算，并對吸附劑烷烴負載進行了評估。
吸附等溫線顯示活性炭在260至300K之間的溫度下測量甲烷，乙烷和丁烷的等溫線。還測量了解吸數據的組分以測試吸附等溫線的可逆性。使用由下式給出的Toth方程來描述實驗數據和由給出的溫度依賴性Toth方程：
準備物料
通過化學和物理活化從椰殼中獲得的納米多孔活性炭樣品，BET表面積約為 2100厘米2/g。關于該樣品的制備的詳細信息可以詢問韓研技術人員。網上購買甲烷，乙烷和丁烷氣體純度為99%。
輕鏈烷烴的吸附測量
使用由微量天平組成的標準重量分析儀測量甲烷，乙烷和丁烷的吸附等溫線。在每個實驗運行之前，樣品在真空下在高達100℃的溫度下原位再生。通過具有恒定再循環的50/50乙二醇/水浴進行吸附測量時，控制樣品的溫度。

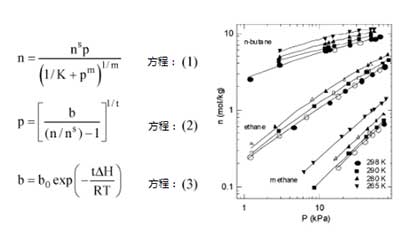

活性炭吸附由圖1顯示的方程式描述的實驗數據。(1)和(2)。這兩個方程提供了對數據的良好描述，但是方程(2)每個組件只需要一組參數。方程(1)必須適合每個組件在每個溫度。數據顯示增加碳數增加吸附的預期行為。從解吸測量，發現所有三個組分具有可逆等溫線。甲烷吸附與其他活性炭樣品相當。然而，即使在室溫下，發現該材料具有高的丁烷容量，負載高達9mol/kg。這些負載量高于一些商業活性炭上的丁烷吸附報道，表3。

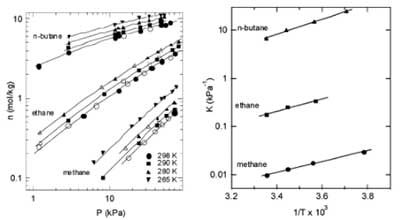

里區域的實驗數據圖如圖3所示。從這些圖(外推到P=0)確定亨利定律常數，并且對于每個組分顯示與圖4中的反向溫度。從這些圖可以看出，亨利定律常數從甲烷增加到丁烷，正如預期的那樣。圖4中的線的斜率與低覆蓋率下的吸附熱有關。這些值如表3所示與BPL和BAX活性炭獲得的值相比。甲烷的低覆蓋熱量略低于其他活性炭的熱量，但椰殼活性炭上的乙烷和丁烷的值明顯低于BPL和BAX的低覆蓋率熱量。該結果可以表明三種材料的孔徑分布差異。
得到結論已經報道了椰殼活性炭上的甲烷，乙烷和丁烷的實驗吸附數據為260-300K，壓力高達1巴。解吸測量顯示所有三種組分的等溫線的可逆性。與以前報道的一般活性炭數據相比，該活性炭材料顯示丁烷吸附量顯著增加。
文章標簽：椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2025-06-11活性炭處理洗滌廢水回收碳酸鈣
- 2025-06-04活性炭對谷氨酸發酵液脫色的研究
- 2025-05-28活性炭提純甲基橙
- 2025-05-21活性炭吸附去除揮發性脂肪酸
- 2025-05-14活性炭負載聚對苯二甲酰纖維材料
- 2025-05-06活性炭吸附處理硝基苯衍生物
- 2025-04-30活性炭從水溶液中去除氟化物
- 2025-04-23活性炭對鍶和鋇的吸附
- 2025-04-16活性炭吸附過濾有機溶劑
- 2025-04-09活性炭載5%鈀催化劑的用處
- 2025-04-02活性炭吸附微塑料的介紹
- 2025-03-27活性炭2025年市場份額分析
